빅데이터를 활용한 Private Cloud 및 모니터링 시스템 구축

1. 프로젝트 배경

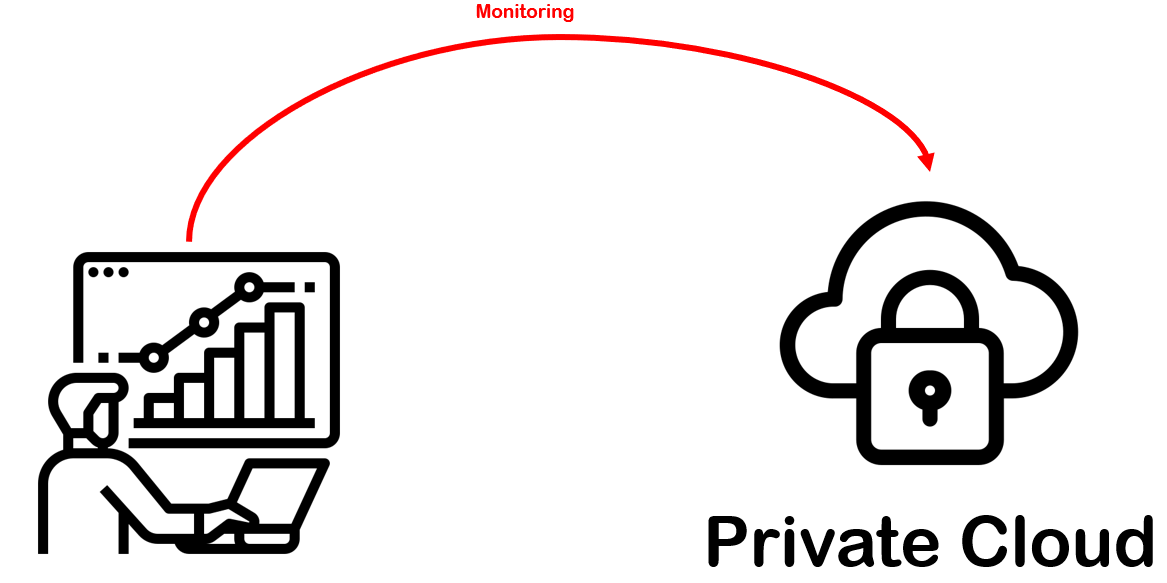

Private Cloud 환경을 구축하고 Monitoring을 할 수 있도록 하는 Project 입니다. Monitoring Server에서는 Private Cloud에 존재하는 Resource를 확인할 수 있으며, 해당 자원을 사용자에게 보여주는 동작등을 할 수 있습니다.

2. 프로젝트 설명

모니터링 웹 서버 동작 화면

가상화 환경

Private Cloud와 같은 환경을 구성하기 위해 VMWare SoftWare를 사용했습니다. 단일한 물리 HardWare System을 ESXi Hypervisor를 통해 Virtual Machine으로 분할하여 환경을 구성했습니다.

전체 서비스 흐름도

Private Cloud환경에서 다양한 가상화 기술들을 통해 가용성을 높이고 이를 웹 서버를 통해 Monitoring합니다.

vCenter REST API & vRealize Operations REST API 활용

vSphere 가상화 플랫폼을 활용하여, ESXi HyperVisor를 통해 서버가상화를 수행하였습니다. Monitoring을 위해 vCenter API와 vRealize API를 사용하여 데이터를 통신하였습니다.

• 가상머신의 기본 설정정보등 정적정보는 vCenter API를 통해 가져왔고,
• Realtime Information은 vRealize Operations Solution을 사용한, vRealize API를 통해 가져왔습니다.

3. 프로젝트 기능

Private Cloud 주요기술

1. 공유스토리지

   • 여러 가상 머신이 동시에 액세스할 수 있는 공통 스토리지 리소스로, 가상 머신은 서로 독립적으로 실행되지만 동일한 데이터에 액세스할 수 있다. 또한 vMotion기능을 수행하기 위한 필수요소이다.

2. vMotion

   • VMware의 가상 머신 이동 기술로, 가상 머신의 작동 중지 없이 호스트 간에 가상 머신을 이동할 수 있게 하는 기술이다.
   • HA, DRS기능을 수행하기 위한 필수 기능이며 중요한 역할을 수행한다.

3. HA(High Availability)

   • 클러스터 내에서 호스트 장애 및 유지보수 시, 동작 중인 가상 머신을 다른 호스트로 이동시켜 서비스를 제공하는 가상화 기술

4. DRS(Distributed Resource Scheduler)
   • 클러스터 내에서 호스트간 가상 머신의 이동을 통해 자원을 분산시켜 관리 효율을 높이는 가상화 기술

모니터링 웹 서버 기능

1. Hypervisor Type 2 Host Environment

   • vCenter에 등록된 Host 구성 정보
   • Host에 Power State와 Name 확인

2. ESXi Host 위에 존재하는 VM List 확인

   • VM Power State, Name 확인
   • VM Create
   • VM Power ON/OFF

3. VM Create

   • Name, Guest OS, Memory, CPU Core 등 정보 입력을 통해 VM 생성

4. VM Static Information

   • Host, CPU Core, Memory, Disk File, Free Disk Resources, Network Name, Network State, GuestOS 등 Table 형태로 정보 확인
   • VM Edit(CPU Core, Memory)
   • VM Delete

5. VM Realtime CPU/Memory Usage

   • Hourly utilization rate
   • Average Usage

6. Send Mail

   • 송신: Server .env 등록된 E-Mail
   • 수신: Monitoring Web Server 가입 시 등록한 E-Mail
   • 사용 예시(CPU 사용량에 따른 부하/위험 정보)
